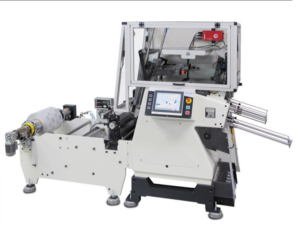

Автоматизированный штамповочный станок Remele Deckel Master  500T

Автоматизированный штамповочный станок Remele Deckel Master  500T

Высокопроизводительный автоматизированный штамповочный станок Deckel Master 500T, предназначен для эффективной штамповки напечатанных этикеток и бланков, уплотнительных прокладок, крышек из бумаги, полимерной плёнки и различных комбинированных мате-риалов.

Безопасная эксплуатация станка обеспечивается автоматическим программируемым контроллером управления, предохранительными реле, предохранительными датчиками и встроенными функциями сервопреобразователей.

Показатели прочности режущих элементов соответствуют стандарту высокого качества. Благодаря легкой заменяемости штампов обеспечивается быстрое переоборудование штамповочного станка под различный формат высекаемого продукта (этикеток, крышек и др.).

Станок оснащён автоматическими системами контроля подачи и качества рулонного мате-риала, а также системой подсчёта и маркировки высеченных этикеток.



Габариты станка
Длина: 2900 мм
Ширина: 1450 мм
Высота: 2030 мм
Вес: прибл. 2050 кг



Параметры рулонного материала
Ширина: макс. 520  мм
Толщина: макс. 0,12 мм
Диаметр рулона: макс. 800 мм
Диаметр шпули: 150 мм
Максимальный вес рулона 600 кг
Длина раппорта: макс. 220 мм (при условии снижения скорости)
Протяжку материала выполняет: серводвигатель, управляемый микропроцессором

Производительность штампа

Скорость высечки 50–350 ударов/мин. с бесступенчатым изменением скоростей Производительность: до макс. 96 000 этикеток в час



Электротехнические данные
Сетевое напряжение: 230/400 В перемен. тока, 3/N/PE, 50 Гц
Напряжение управления: 24 В пост. тока
Потребляемая мощность: 13,3 кВт
Входной предохранитель: макс. 50 A

Шумовое излучение

Уровень шума в соответствии с DIN 45635 частью 27 составляет 80 дБ (А)

Автоматизированный штамповочный станок, рабочая сторона

Автоматизированный штамповочный станок Remele Deckel Master  500T

Опорная рама включает в себя корпус станка (01.500T.01), станину станка (20.500T.01), антивибрационные основания (05.500T.01) и фланцы обмотки (02.500T.01). Все эти компоненты станка являются базовыми. Остальные функциональные блоки подсоединены к раме.

01.500T.01       Корпус станка

02.500T.01       Фланцы размотки рулонного материала

03.500T.01       Ножка станка, антивибрационная опорная плита

04.500T.01       Установка для тиснения рулонного материала

05.500T.01       Плавающий валик

06.500T.01       Панель оператора — клавиатура

07.500T.01       Считыватель основных меток со световым сканером Sick KT5W-2P2116D

08.500T.01       Регулятор считывателя основных меток

09.500T.01       Зажимной рычаг

10.500T.01       Реле аварийного выключения

11.500T.01       Орган управления герметизирующим лаком

12.500T.01       Ультразвуковой датчик для измерения рулона и механизма отцепления конца рулона

13.500T.01       Отклоняющий валик

14.500T.01       Защитный корпус для штамповочного инструмента и коленчатого вала

14.500T.02       Контрастный сканер Sick KT5W

15.500T.01       Защитный корпус для валиков подачи

16.500T.01       Защитный корпус для отводящего механизма ленты для возврата обрезков

17.500T.01       Защитный корпус надежно закреплен

18.500T.01       Предохранительный выключатель

19.500T.01       Защитный корпус для установки для тиснения

20.500T.01       Ручной маховик

21.500T.01       Станина станка

22.500T.01       Festo CRDSNU-25-400-P-A-A3

23.500T.02       Режущая головка

31.500T.02      Система распознавания липкой ленты

Станки Deckel Master 500 T серии 3 оснащены 12-дюймовой сенсорной панелью управления 800х600 мм на подвижном кронштейне, а также контроллерами Beckhoff, регулирующими подачу материала с точностью до 0,10 мм. Контроллер Beckhoff может быть подключен онлайн к компании Remele, что облегчает обновление программного обеспечения, а также диагностику и устранение неполадок.
